폼랩 Form 4는 어떤 장비일까? 핵심 특징부터 레진 선택까지 정리
안녕하세요. 3D프린터 전문기업 덕유항공입니다.
3D프린터를 알아보다 보면 FDM 방식과 레진 방식의 차이가 궁금해지는 경우가 많습니다.
특히 작은 부품의 디테일이나 매끄러운 표면, 정밀한 시제품 제작이 중요하다면 레진 3D프린터를 검토하게 됩니다.
그중 Formlabs의 Form 4는 빠른 출력 속도와 정밀한 출력 품질, 다양한 엔지니어링 레진을 활용할 수 있도록 설계된 전문가용 레진 3D프린터입니다.
하지만 레진 3D프린터를 처음 도입하는 입장에서는 몇 가지 궁금증이 생길 수 있습니다.
Form 4는 일반적인 3D프린터와 무엇이 다를까요?
출력 속도와 정밀도는 어느 정도일까요?
어떤 종류의 레진을 사용할 수 있을까요?
제품 개발이나 연구소에서는 어떻게 활용할 수 있을까요?
도입하기 전에 어떤 부분을 확인해야 할까요?
오늘은 이러한 궁금증을 중심으로 Form 4의 핵심 특징부터 레진 선택 방법까지 하나씩 살펴보겠습니다.

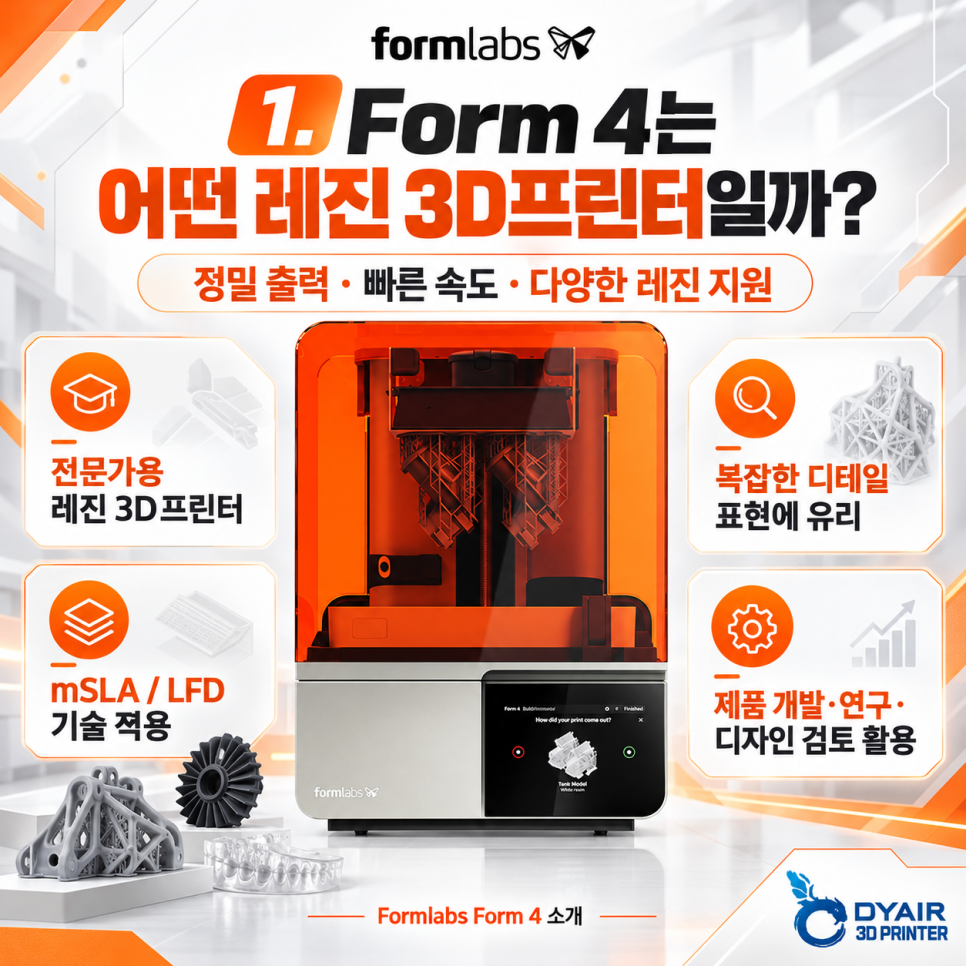

1. Form 4는 어떤 레진 3D프린터일까?

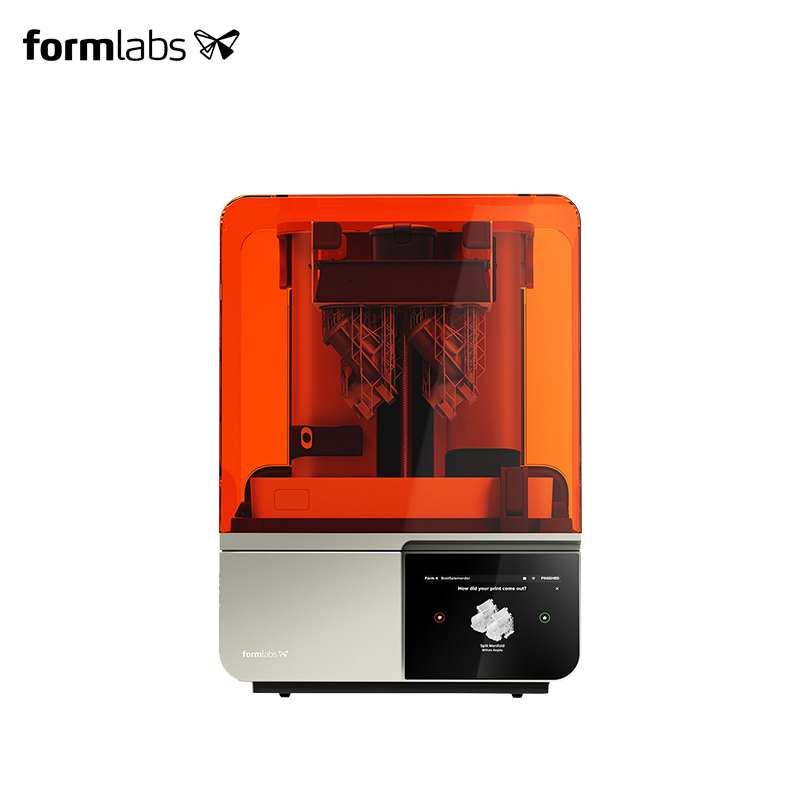

Form 4는 글로벌 3D프린터 제조사 Formlabs에서 개발한 전문가용 레진 3D프린터입니다.
열가소성 필라멘트를 녹여 쌓아 올리는 FDM 방식과 달리, 액체 상태의 광경화성 레진에 빛을 조사하여 원하는 형태로 경화시키는 방식으로 작동합니다.
정확히는 mSLA(Masked Stereolithography) 방식을 사용하며, Formlabs의 LFD(Low Force Display) 기술이 적용되어 있습니다.
이러한 출력 방식은 작은 형상이나 복잡한 디테일을 표현하는 작업에 유리합니다.
Form 4의 주요 특징은 다음과 같습니다.
정밀한 레진 출력 품질
빠른 출력 속도
매끄러운 표면 표현
다양한 특성의 레진 지원
자동 레진 공급 및 관리 기능
전용 소프트웨어를 통한 출력 준비
따라서 단순한 외형 확인용 모형뿐 아니라 제품 개발, 기계 부품 시제품, 연구개발, 디자인 검토 등 여러 분야에서 활용할 수 있습니다.

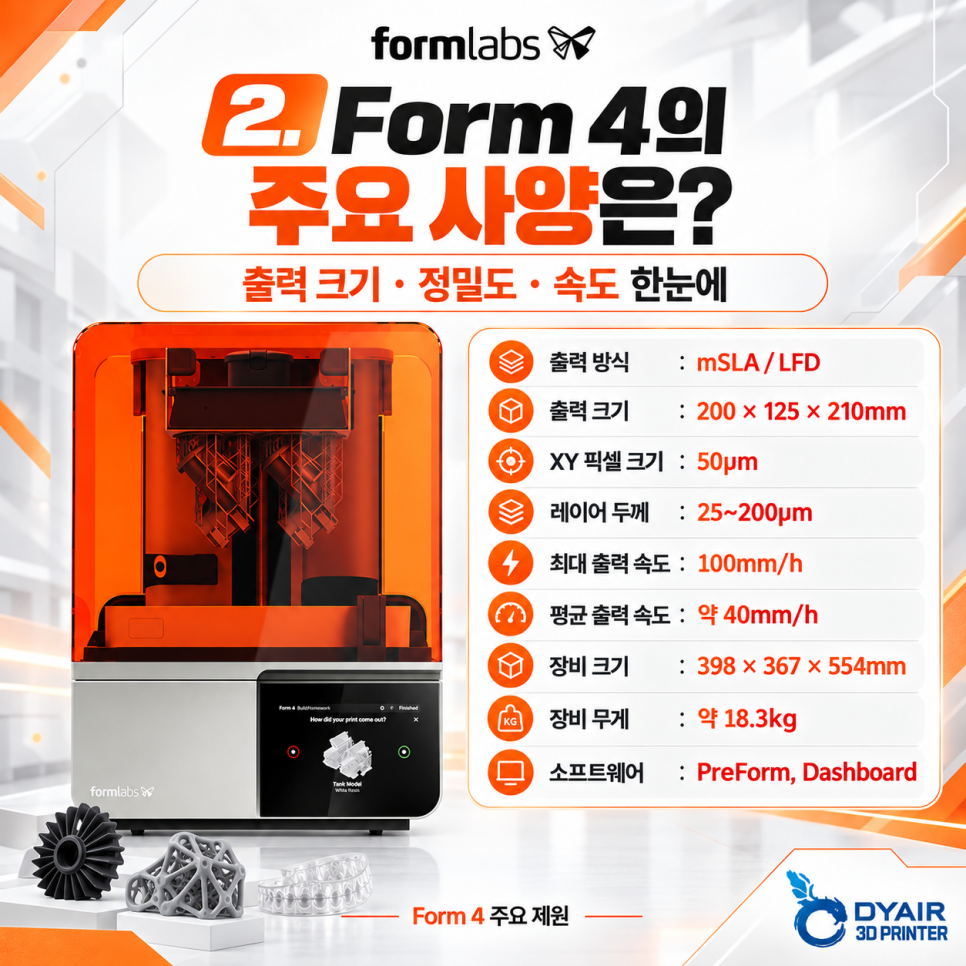

2. Form 4의 주요 사양은?
레진 3D프린터를 선택할 때는 출력 크기와 정밀도, 출력 속도를 함께 확인하는 것이 좋습니다.
Formlabs 공식 기술 사양 기준 Form 4의 주요 제원은 다음과 같습니다.
항목 | Form 4 사양 |
출력 방식 | mSLA / LFD |
출력 크기 | 200 × 125 × 210mm |
XY 픽셀 크기 | 50μm |
레이어 두께 | 25~200μm |
최대 출력 속도 | 100mm/h |
일반적인 평균 출력 속도 | 약 40mm/h |
장비 크기 | 398 × 367 × 554mm |
장비 무게 | 약 18.3kg |
소프트웨어 | PreForm, Dashboard |
※ 출력 속도는 사용 레진과 레이어 두께, 출력물 형상에 따라 달라집니다. 또한 레이어 두께는 소재별 지원 설정이 다를 수 있습니다.
Form 4는 비교적 작은 작업 공간에서도 전문적인 레진 출력 환경을 구축할 수 있도록 설계된 장비입니다.
특히 200 × 125 × 210mm의 출력 영역을 활용해 소형 정밀 부품부터 여러 개의 시제품을 한 번에 제작하는 작업까지 진행할 수 있습니다.
3. Form 4의 핵심 특징은 LFD 기술입니다
Form 4의 중요한 특징 중 하나는 LFD(Low Force Display) 기술입니다.
기존 레진 3D프린터에서는 경화된 출력물을 레진 탱크 바닥에서 분리하는 과정에서 힘이 발생합니다.
이 분리 과정은 출력 안정성과 서포트 설계에 영향을 줄 수 있습니다.
Form 4에 적용된 LFD 기술은 유연한 필름 구조의 레진 탱크와 광학 시스템을 활용하여 출력 과정에서 발생하는 분리력을 줄이도록 설계되었습니다.
주요 장점은 다음과 같습니다.
① 출력 안정성 향상
경화된 레이어를 분리할 때 발생하는 힘을 줄여 안정적인 출력에 도움을 줍니다.
② 정밀한 형상 표현
작은 디테일과 복잡한 구조를 표현하는 데 유리합니다.
③ 출력 속도 개선
강력한 백라이트와 정교한 광학 시스템을 활용하여 레진을 빠르게 경화시킬 수 있습니다.
④ 서포트 제거 부담 감소
출력물 형상과 설정에 따라 상대적으로 가벼운 서포트 구조를 활용할 수 있습니다.
이러한 특징은 정밀 부품이나 복잡한 형상의 시제품을 반복 제작하는 환경에서 중요한 요소가 될 수 있습니다.

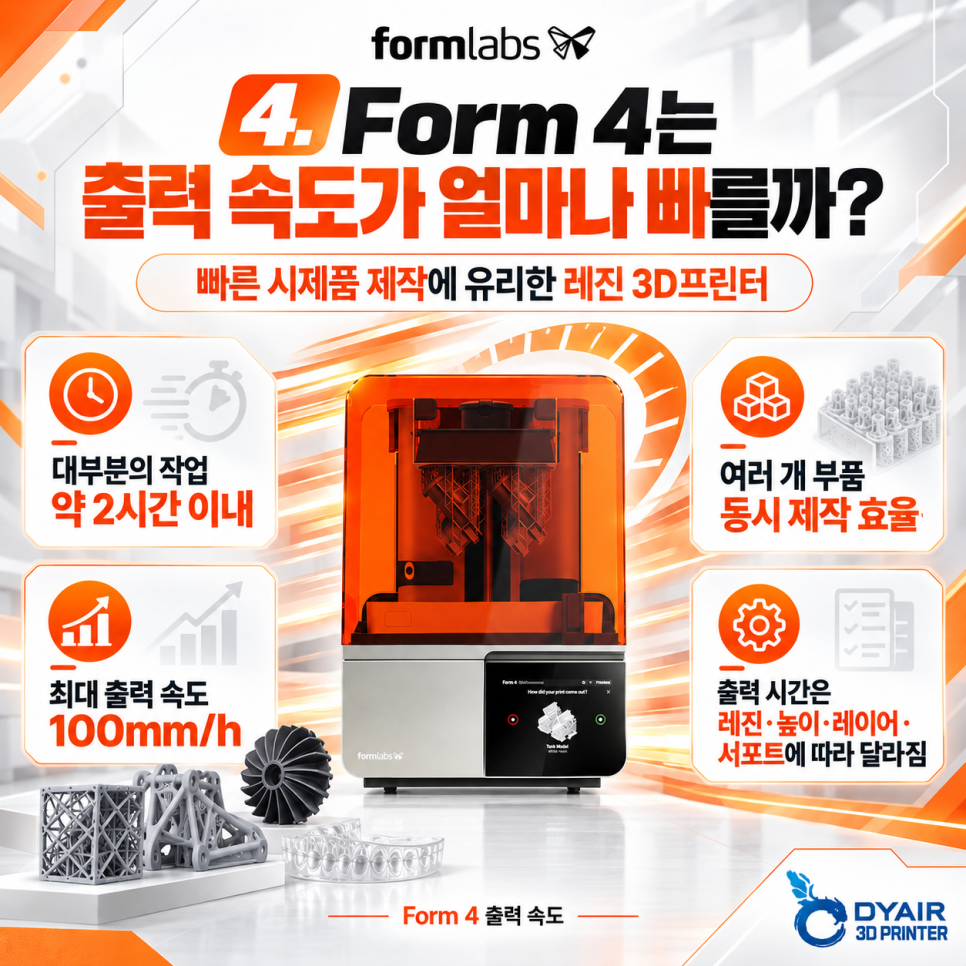

4. Form 4는 출력 속도가 얼마나 빠를까?
레진 3D프린터를 도입할 때 출력 품질만큼 중요한 요소가 바로 작업 시간입니다.
특히 기업의 제품 개발 과정에서는 시제품을 한 번 제작하고 끝내는 것이 아니라 여러 차례 수정하고 다시 출력하는 작업이 반복됩니다.
Formlabs는 Form 4가 일반적인 출력 조건에서 대부분의 작업을 약 2시간 이내에 완료할 수 있다고 안내하고 있습니다.
또한 공식 사양 기준 최대 출력 속도는 100mm/h입니다.
다만 이는 특정 소재와 조건에서의 최대 성능이며, 모든 출력물이 해당 속도로 제작되는 것은 아닙니다.
실제 출력 시간은 다음과 같은 조건에 영향을 받습니다.
사용 레진의 종류
출력물의 높이
레이어 두께
서포트 구조
출력물의 형상과 배치
Form 4는 한 레이어의 영역을 동시에 경화하는 mSLA 방식이므로, 동일한 높이와 조건에서 여러 개의 부품을 배치하여 제작할 때 생산 효율을 높일 수 있습니다.
예를 들어 제품 개발 업체에서 동일한 부품의 설계안을 여러 개 출력하거나, 작은 시제품을 한 번에 제작하는 작업에 활용할 수 있습니다.

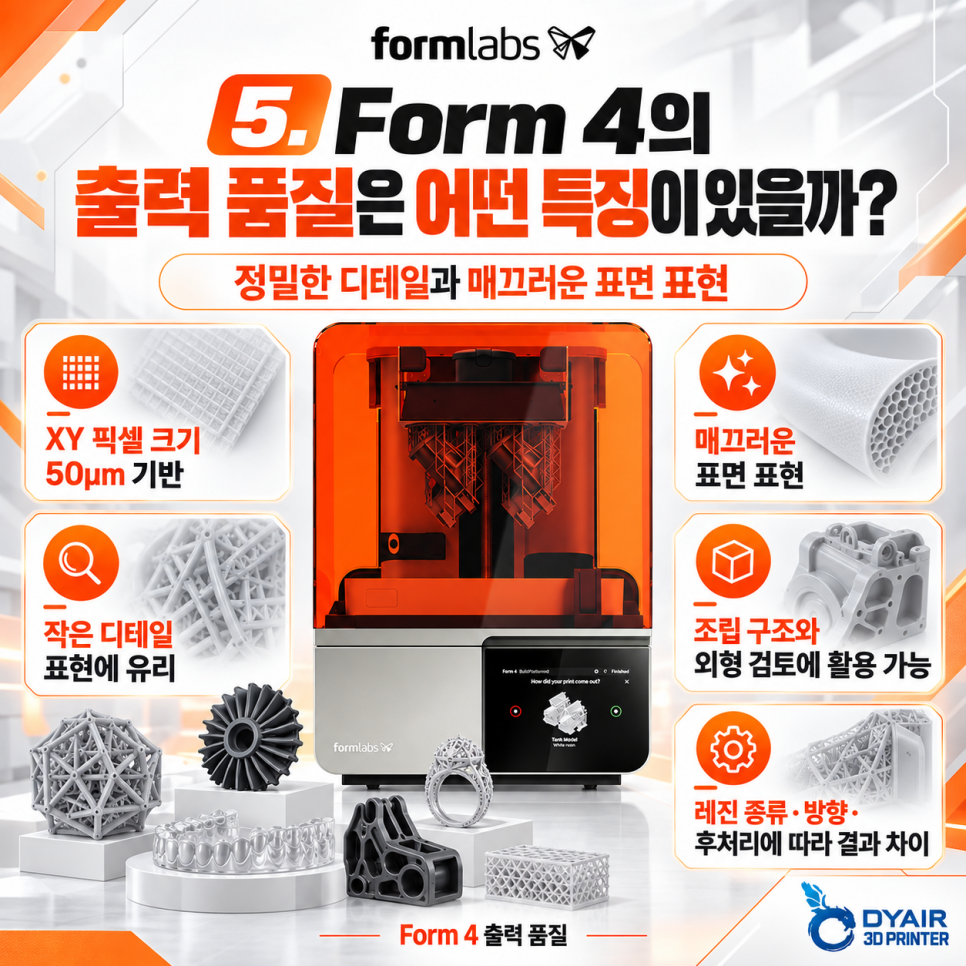

5. Form 4의 출력 품질은 어떤 특징이 있을까?
Form 4는 50μm의 XY 픽셀 크기를 기반으로 정밀한 형상 표현이 가능하도록 설계되었습니다.
Formlabs의 광학 기술과 안티앨리어싱 기능이 함께 적용되어 작은 구조와 곡면을 표현할 수 있습니다.
레진 3D프린터의 장점은 단순히 작은 출력물을 제작하는 것에만 있지 않습니다.
① 매끄러운 표면 표현
곡면이나 복잡한 외형을 상대적으로 부드럽게 표현할 수 있습니다.
② 작은 디테일 구현
제품 로고, 미세한 홈, 작은 구조물 등을 표현하는 데 활용할 수 있습니다.
③ 조립 구조 검토
부품 간 간섭이나 결합 구조를 실제 출력물로 확인할 수 있습니다.
④ 디자인 완성도 확인
제품 외형을 실제 모형으로 제작하여 형태와 비율을 검토할 수 있습니다.
다만 정밀도는 레진 종류와 출력 방향, 세척 및 후경화 조건 등에 따라 달라질 수 있습니다.
따라서 치수 정확도가 중요한 부품이라면 실제 사용 소재로 샘플을 제작하고 공차를 확인하는 과정이 필요합니다.

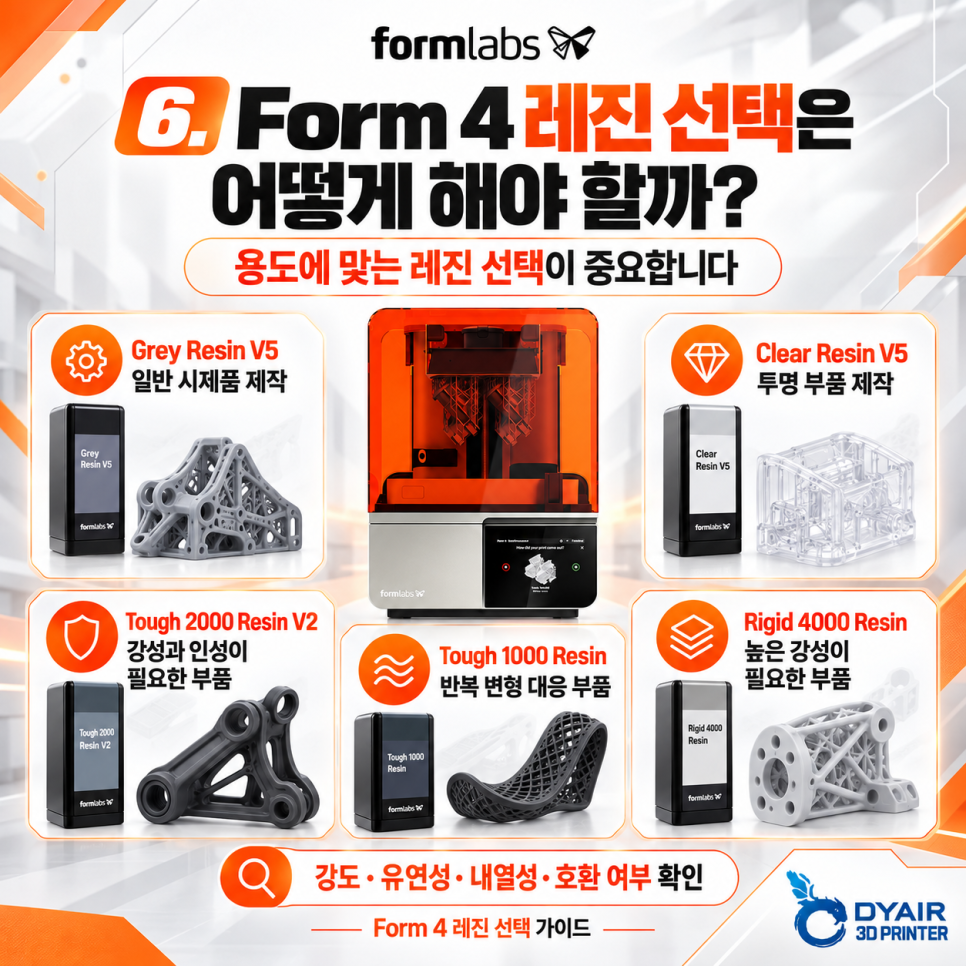

6. Form 4 레진 선택은 어떻게 해야 할까?
Form 4의 장점 중 하나는 다양한 특성을 가진 레진을 선택할 수 있다는 점입니다.
같은 장비로 출력하더라도 어떤 레진을 사용하는지에 따라 출력물의 성질이 달라집니다.
예를 들어 외형 확인용 시제품과 실제 기능을 시험하는 기계 부품은 필요한 물성이 다릅니다.
대표적인 레진 종류를 살펴보겠습니다.
① Grey Resin V5 – 일반적인 시제품 제작
제품 외형 확인
디자인 검토
정밀 모형 제작
일반적인 프로토타입 제작
출력 품질과 범용성을 고려하여 사용할 수 있는 대표적인 레진입니다.
② Clear Resin V5 – 투명 부품 제작
투명 커버 시제품
내부 구조 확인용 모형
투명 제품 디자인 검토
광학적 외관 확인용 샘플
투명한 외형이 필요한 출력물에 적합하며, 높은 투명도를 얻으려면 추가적인 표면 마감이 필요할 수 있습니다.
③ Tough 2000 Resin V2 – 강성과 인성이 필요한 부품
견고한 기계 부품 시제품
하우징 및 케이스
기능성 구조물
지그 및 고정구
ABS와 유사한 강도 및 강성 특성을 목표로 개발된 엔지니어링 레진입니다.
④ Tough 1000 Resin – 충격 및 반복 변형 대응
반복적으로 움직이는 부품
힌지 구조
마모가 발생하는 부품
유연성이 필요한 기능성 시제품
충격과 반복적인 변형을 고려해야 하는 작업에 활용할 수 있습니다.
⑤ Rigid 4000 Resin – 높은 강성이 필요한 부품
변형을 최소화해야 하는 부품
정밀 고정구
구조적 강성이 중요한 시제품
하중을 받는 부품
강성과 치수 안정성이 중요한 작업에 검토할 수 있는 소재입니다.
레진을 선택할 때는 색상이나 외관뿐 아니라 강도, 유연성, 내열성, 내화학성, 사용 환경 등을 함께 고려해야 합니다.
또한 Form 4와의 호환 여부 및 해당 레진의 공식 데이터 시트를 확인하는 것이 중요합니다.

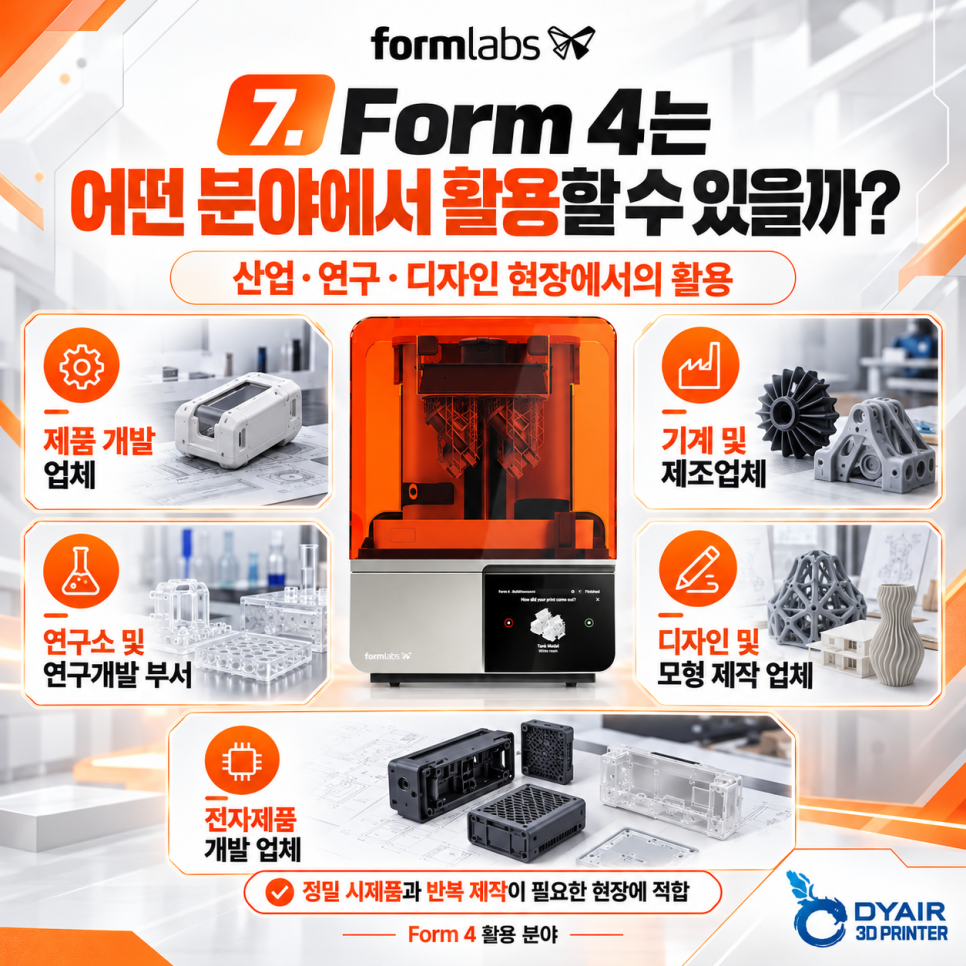

7. Form 4는 어떤 분야에서 활용할 수 있을까?
Form 4는 정밀한 출력 품질과 다양한 레진 선택이 필요한 현장에서 활용할 수 있습니다.
① 제품 개발 업체
제품을 양산하기 전에 외형과 구조를 검토하는 시제품을 제작할 수 있습니다.
② 기계 및 제조업체
기계 부품, 지그, 고정구, 조립 검토용 부품 등을 제작하는 작업에 활용할 수 있습니다.
③ 연구소 및 연구개발 부서
실험 장치의 소형 부품이나 연구용 모형, 설계 검증용 시제품 제작에 활용할 수 있습니다.
④ 디자인 및 모형 제작 업체
곡면이 많은 제품이나 섬세한 외관 표현이 필요한 모형 제작에 적합합니다.
⑤ 전자제품 개발 업체
소형 하우징과 커넥터 형상, 내부 부품의 조립 구조 등을 검토하는 데 활용할 수 있습니다.
특히 반복적인 시제품 제작이 많은 기업에서는 설계 데이터를 실제 부품으로 빠르게 확인할 수 있다는 점이 중요한 장점입니다.

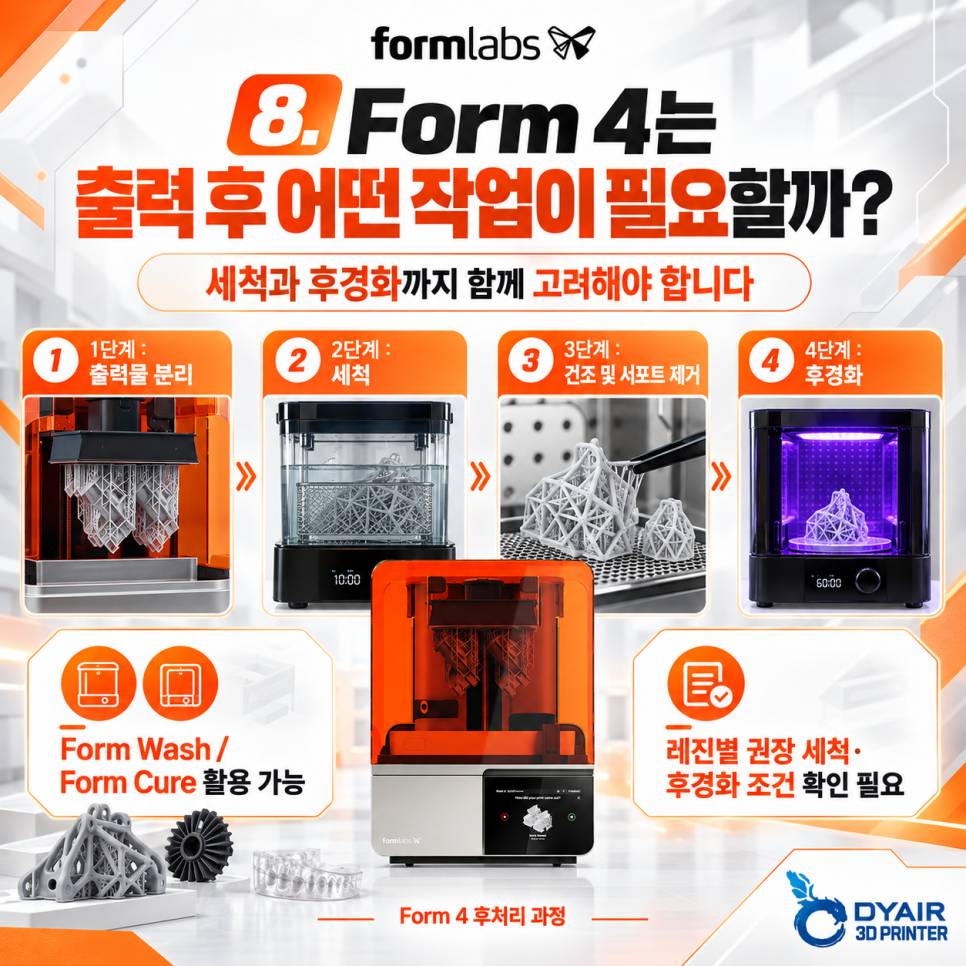

8. Form 4는 출력 후 어떤 작업이 필요할까?
레진 3D프린터는 출력이 완료되었다고 해서 모든 제작 과정이 끝나는 것은 아닙니다.
일반적으로 출력 후 세척과 후경화 과정이 필요합니다.
1단계. 출력물 분리
출력이 완료된 부품을 빌드 플랫폼에서 분리합니다.
2단계. 세척
출력물 표면에 남아 있는 미경화 레진을 제거합니다.
세척액과 세척 시간은 소재에 맞게 선택해야 합니다.
3단계. 건조 및 서포트 제거
세척액을 충분히 제거한 뒤 소재와 형상에 적절한 순서로 서포트를 분리합니다.
4단계. 후경화
필요한 경우 UV와 열을 활용하여 레진의 최종 물성을 확보합니다.
Formlabs는 이러한 작업에 활용할 수 있는 Form Wash 및 Form Cure 장비를 제공하고 있습니다.
단, 레진별로 권장 세척액과 후경화 조건이 다르므로 반드시 제조사 가이드를 확인해야 합니다.
또한 작업 공간에서는 적절한 환기와 보호장갑 등 안전 관리가 필요합니다.

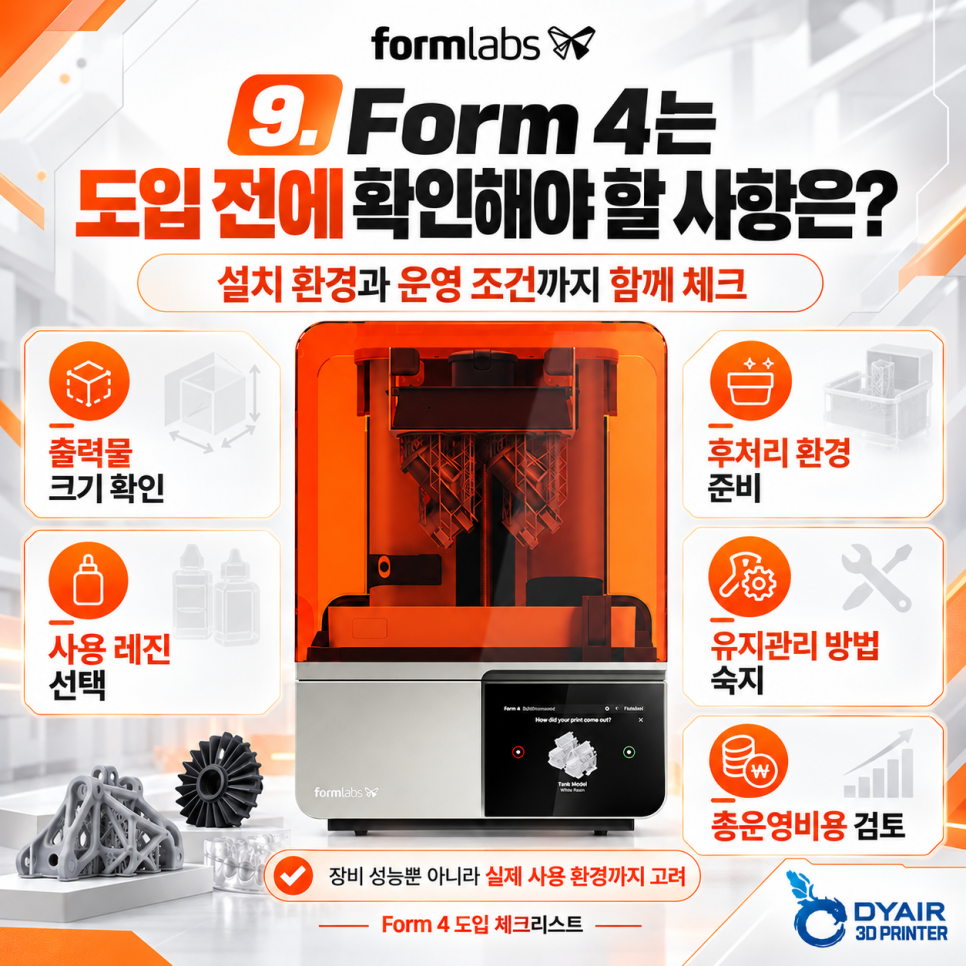

9. Form 4 도입 전에 확인해야 할 사항은?
Form 4를 도입하기 전에는 장비 성능뿐 아니라 실제 사용 환경도 함께 고려하는 것이 좋습니다.
① 출력물 크기
주로 제작하는 부품이 Form 4의 출력 영역 안에 들어가는지 확인해야 합니다.
② 사용 레진
제품의 외형을 확인할 목적인지, 실제 기능을 시험할 목적인지에 따라 레진 선택이 달라집니다.
③ 후처리 환경
세척 및 후경화 장비, 세척액 보관 공간과 안전한 작업 환경을 고려해야 합니다.
④ 유지관리
레진 탱크와 빌드 플랫폼 관리, 소모품 교체 및 장비 청소 방법을 숙지하는 것이 좋습니다.
⑤ 총운영비용
장비 가격 외에도 레진, 소모품, 세척액, 후처리 장비 등에 필요한 비용을 함께 검토해야 합니다.
특히 레진 3D프린터는 장비의 성능만으로 결과가 결정되지 않습니다.
사용 목적에 맞는 소재 선택과 적절한 출력 설정, 후처리 과정까지 함께 관리하는 것이 중요합니다.
10. Form 4는 어떤 사용자에게 추천할 수 있을까?
Form 4는 빠른 속도와 정밀한 출력 품질을 함께 고려하는 사용자에게 적합한 레진 3D프린터입니다.
특히 다음과 같은 경우에 검토해 볼 수 있습니다.
정밀한 제품 시제품을 반복 제작하는 기업
매끄러운 표면 품질이 중요한 디자인 업체
소형 기계 부품을 제작하는 제조업체
다양한 물성의 레진을 활용해야 하는 연구소
제품 개발 속도를 높이고 싶은 개발 부서
정밀한 모형 제작이 필요한 전문 작업 환경
다만 모든 제작 환경에서 레진 방식이 FDM 방식보다 유리한 것은 아닙니다.
큰 출력물이 필요하거나 후처리를 최소화해야 하는 경우에는 FDM 방식이 더 적합할 수도 있습니다.
따라서 출력물의 크기, 요구 정밀도, 소재 특성, 운영 환경을 함께 비교하여 선택하는 것이 좋습니다.
마무리 | Form 4의 핵심은 출력 품질과 소재 활용성
지금까지 Formlabs Form 4의 핵심 특징과 레진 선택 방법을 살펴보았습니다.
Form 4는 LFD 기술을 바탕으로 빠른 출력 속도와 정밀한 출력 품질을 제공하며, 다양한 엔지니어링 레진을 활용할 수 있는 전문가용 3D프린터입니다.
특히 제품 개발이나 연구개발처럼 시제품을 반복적으로 제작하고 다양한 소재를 시험해야 하는 환경에서 장점을 활용할 수 있습니다.
하지만 장비를 선택할 때는 단순히 출력 속도나 해상도만 비교하기보다 어떤 출력물을 제작할 것인지, 어떤 레진이 필요한지, 후처리는 어떻게 진행할 것인지까지 함께 검토하는 것이 중요합니다.
Form 4 도입이나 레진 선택이 고민되신다면 사용 목적과 출력물 특성에 맞춰 장비 구성을 상담해 보시기 바랍니다.
